Corte de metal por fibra láser
Corte de metal por fibra láser
ficha técnica
Características constructivas
Caracteríticas técnicas
Condiciones de venta
Opcionales
Características constructivas
| Superficie de trabajo | X=3000 mm, Y=1500 mm, Z=40 mm |
| Superficie volumétrica | X=6137 mm, Y=2510 mm, Z=2361 mm |
| Material constructivo: | Acero, estructura de perfil laminado en frío 100x100x6 mm |
| Apoyos | Soporte en 6 puntos regulables |
| Carga de chapa | Bandeja de carga frontal con puerta seccional |
| Rejillas con forma de diente de sierra intercambiable | |
| Extracción de humos | Bastidor de 4 sectores con 2 extractores de 107W por sector |
| 8 ventiladores de aspiración de 2.850 m³/h cada uno | |

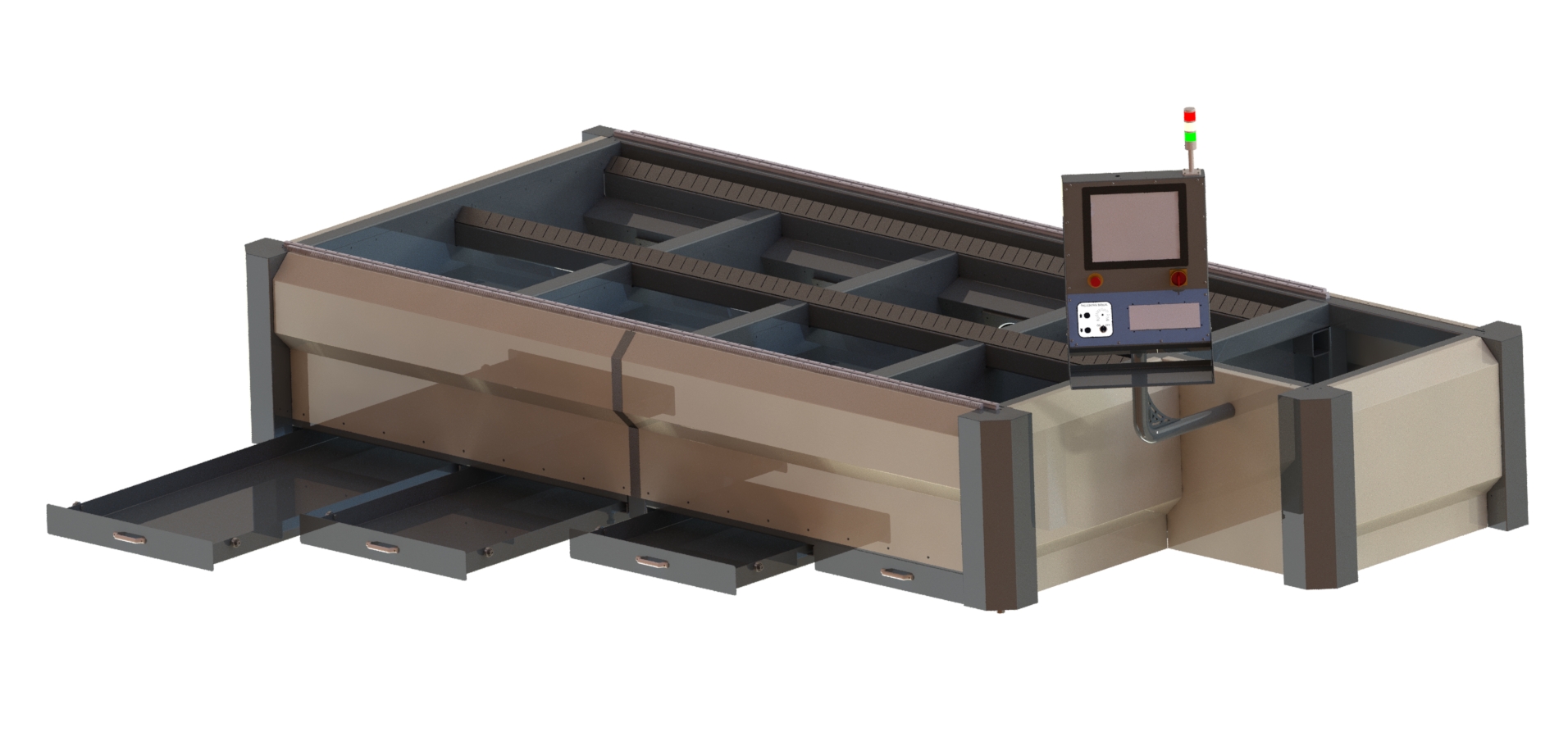

| Cuatro cajones extraíbles | |
| 1 salida de humos de 300 mm de diámetro | |
| Transmisión XY | Cremallera y piñón helicoidal |
| Servomotores HG96S-D47 Mitsubishi + reductor 10:1 | |
| Transmisión Z | Husillo de bolas 1605 |
| Servomotor HG56BS-D47 Mitsubishi | |
| Control | Control FCA80U-V Mitsubishi |
| Software MelHMI Mitsubishi, personalizado MDD Eurocutting Services | |
| Manejo | Doble monitor de 17” + teclado + ratón + alfombrilla |
| PC industrial i7, 16GB RAM, 512GB SSD, Windows 11 + wifi |
Caracteríticas técnicas
| Tensión de alimentación: 220V 60Hz 16A |
| Control FCA80U-V Mitsubishi |
| Software MelHMI Mitsubishi |
| Software CAD/CAM Ma-Cut, versión láser |
Condiciones de venta
| Venta Ex-Works (no incluye porte ni instalación) |
| 2 años de garantía, excluidos consumibles |
Opcionales
| Cabezal láser |
| – Pro-Cutter 6.6 Kw + Cutbox pro, versión profinet |
| Fuente láser |
| – MFSC 3000 CW |
| – MFSC 6000 CW |
| Chiller |
| – CWFL-3000 ANS04 |
| – CWFL-6000 ANS04 |
| Software |
| – Sin software CAD/CAM Ma-Cut |
| Filtrado |
| – Torre de filtrado Aeromec3 4000 m³/h |
